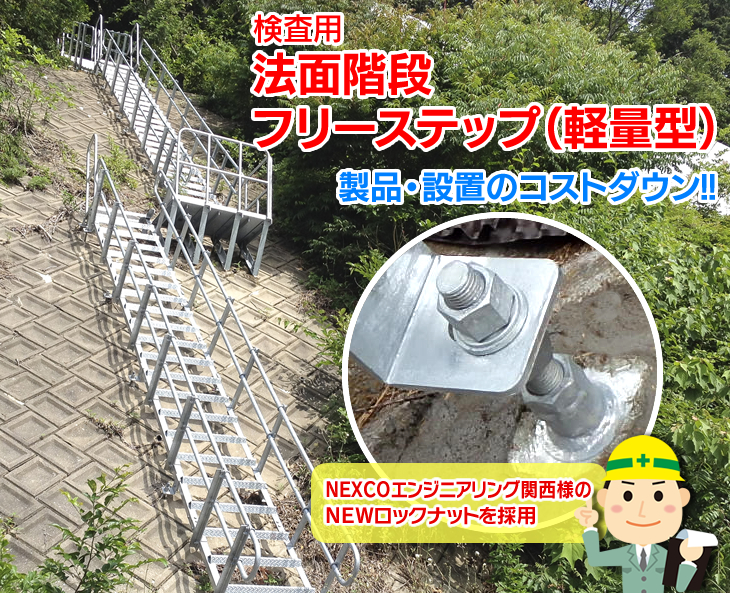

法面階段 フリーステップ 軽量型

納品実績200件以上

軽くて設置簡単だから作業コストが大幅に削減できます。
もちろん構造計算に基づいた安心設計だから頑丈!

施工事例のご紹介
設置例

ネクスコ西日本様

ネクスコ東日本様

法面点検階段(軽量タイプ)

ステップ部 詳細

中間踊場

上部踊場

商品紹介
商品名 法面階段(軽量タイプ)
使用用途 法面の管理階段 高速道路などに最適(NEXCO様ご採用)
特長
  • 踏板に縞鋼板を使用することで軽量化を図りました。
  • ドブメッキ仕様で耐久性、防錆性に優れ、半永久的設置が可能です。(亜鉛付着量JIS H8641)
  • 軽量の為、重機の使用が難しい現場でも人力で容易に設置できます。
  • 本製品は踏板の奥行きが短く、梯子状の為、生活用階段としては適しておりません。
スペック
  • コンクリート工等のアンカー式、土中杭式の2タイプがあります。
  • ステップ幅 600W(標準)その他サイズも対応いたします。
  • あらゆる勾配に設計対応し、安全に昇降できます。
  • 高速道路の法面点検用階段に最適なタイプです。
法面階段図面記号分類表
名称 記号
本体 WNLS
本体用手摺 WNLHR
上部手摺 WNLHR-U
添接金具 WNLJ
ベース金具 WNLBG
ベースアンカー WNBA
くいΦ34 WNBP-34
間知ブロック法面へ設置

勾配1:0.8の間知ブロック擁壁への設置例 安全対策で踊り場を設置

間知ブロックへの設置 接着系アンカー(ケミカルアンカー)にて設置

モルタル吹付法面へ設置

杭設置詳細写真 モルタル吹き付け法面への設置は、勾配が一定ではありません。 設置場所を選定する際、できる限り一定の勾配の場所にし、杭を打ち込んだ後は長ボルトで調整します。

杭(標準L=500)

自然の傾斜地への設置

自然の傾斜地へ設置(杭を使用しています)

上部水平手すり詳細

杭設置詳細

雑草対策

階段設置場所に雑草対策をすると、メンテナンスの手間がありません。

モルタル吹付

防草シート

ゆるみ止めナット

強力なゆるみ止め効果と優れた作業性を持つ、西日本高速道路エンジニアリング関西株式会社様の「NEWロックナット」を採用しています。

特許第3522695・特願2012-083207

NETIS登録 KK-150023-A

(NETIS:国土交通省新技術情報提供システム)

凹型ナットを締め込むことにより、偏芯座金がボルトに食い込んでいきます。
凹型ナットが、偏芯座金のテーパー部に押し 上げられて傾斜し、「くさび効果」が発現します。
その結果、片側ではナットとボルトが密着して <ゆるみ止め効果>が発生します。
一方では、凹型ナットのネジ山とボルトの ネジ山上部との接触面を増やすことで、 <ゆるみ止め効果>は更に増幅されます。
NEWロックナットの特長
シングルタイプだから作業効率が高く、コストも抑制
汎用工具で、通常の締め込み作業をするだけ。
ダブルナット型、抵抗型(スリット式・バネ式)に比べて作業が簡単、速い。
シングルナットなので、締め込み作業は1回。ナットと座金が噛み合うまでは、 締め込み抵抗がほとんど発生しないので、手作業による締め付けが可能。
NEWロックナットの、強力なゆるみ止め効果・優れた作業性・信頼性は高速道路や 橋梁、トンネル、高度の安全性を要求される構造物等で実証されています。
主な導入実績
遮音壁工事、裏面吸音板設置工事、標識工事、交通情報設備工事、 自家発電設備工事、道路照明設備工事、防護柵工事、眩光防止板設置工事、 料金所設備工事、交通計測設備工事、トンネル(換気・照明・内装板・移動通信・非常用)設備工事、その他
法面階段(フリーステップ軽量型)
設置場所に応じて設計・製作いたします。

官公庁・コンサルタントの方へ・・・
設計、図面のお手伝いをさせていただきます。設置場所に応じた最適な図面を作成いたします。
